集中式柔性储能系统 HLL-GFM构网机型

创造性提出全新的储能整机电路拓扑与控制架构，实现电气拓扑级本征安全。

所属分类：

集中式柔性储能系统

关键词：

储能

这里是占位文字

产品特点

构网型储能

具备惯量、短路电流支撑功能；具备主动阻尼控制功能；具备全系统设备3倍/10s过电流能力。

高可靠

单个电池模块故障不导致电池簇、集装箱停运；单一部件故障不导致储能系统整机停运。

多功能

削峰填谷、需量管理、响应调度；调峰调频、备电、黑启动。

效率高

零串联容量损失、零并联环流；循环综合效率达87%~90%。

高安全

1. 电气拓扑本征安全设计，PACK级充放电控制，源头上避免电池工作在过充过放状态；

2.PACK级主动隔离故障，杜绝故障或亚健康电池带病运行；

3.电池簇内、簇间柔性互联，簇内、簇间全电流(≥157A)均衡。

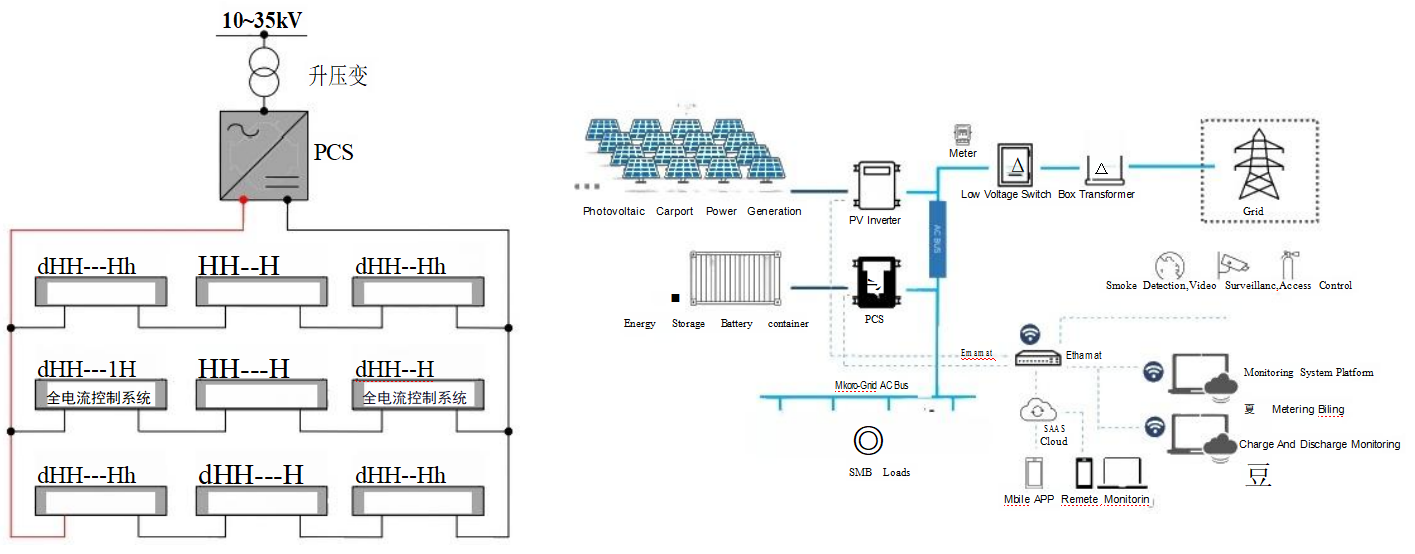

产品系统架构

产品技术指标

HLL5000-0.5P-GFM系列柔性储能系统典型配置
产品型号	HLL5000-0.5P-GFM
额定电池容量	5.015MWh(共12个电池簇，每个电池簇418kWh,可配置为6~12个电池簇实现2.5MWh~5MWh)
额定交流充电/放电功率	2.5MW
构网过载能力	全系统设备3倍/10s过电流能力
电池集装箱数量	1台
升压一体机	1台(配置2台2.5MW PCS)
构网支撑能力	提供惯量与短路电流支撑，具备一次调频及主动电压调节功能，具备主动阻尼控制功能，具备黑启动能力
电池集装箱HLL5000-0.5P-GFM参数
额定电量	5015kWh	放电深度	≥95%
电芯类型	LFP-314Ah	安装位置	户外
电芯数量	4992	防护等级	不低于IP54
电池PACK数量	48	工作温度范围	-30℃~+50℃(45℃以上降额)
电池PACK成组方式	1P104S	工作湿度范围	0%~95%(无冷凝)
电池PACK联接方式	经全电流控制器柔性串联	最高海拔	≤4000m
电池PACK间均衡电流	157A全电流均衡	通讯接口	光纤/CAN/RS485
直流电压范围	1019.2V-1497.6V	冷却方式	液冷
充放电倍率	≤0.5P	尺寸(W×D×H)	6538×2800×3000mm
重量	≤50t	充放电状态控制颗粒度	每1P52S电池模组独立控制
PCS变流升压一体机典型参数
额定功率	2.5MW	直流电压范围	1000~1500V
额定电网电压	10-35kVac	额定并网电压	690V
系统最大效率	99.03%	额定电网频率	50Hz
防护等级	IP65	最大效率	99.03%
运行温度范围	-36~60℃(>45℃降额)	功率因数	>0.99(>20%负载)
允许湿度范围	0~100%(无凝露)	隔离方式	变压器隔离
工作海拔高度	5000m(>3000m降额)	过载能力	3倍/10s过电流能力
