直挂柔性储能系统 HLLD系列
创造性提出全新的储能整机电路拓扑与控制架构，实现电气拓扑级本征安全。
所属分类：
直挂柔性储能系统
关键词：
储能
这里是占位文字
这里是占位文字
这里是占位文字
这里是占位文字
这里是占位文字
- 产品描述
-
产品特点
大容量
单机容量10MWh~70MWh;具有强大的电网支撑能力。
效率高
零串联容量损失、零并联环流；循环综合效率达87%~90%。
低成本
由FCCS板卡系统替代“BMS+PCS+变压器”,大幅降低系统成本。
低运维
PACK即插即用，整站不停机。
高安全
1. 电气拓扑本征安全设计，PACK级充放电控制，源头上避免电池工作在过充过放状态；
2.PACK级主动隔离故障，杜绝故障或亚健康电池带病运行；
3.电池簇内、簇间柔性互联，簇内、簇间全电流(≥157A)均衡。

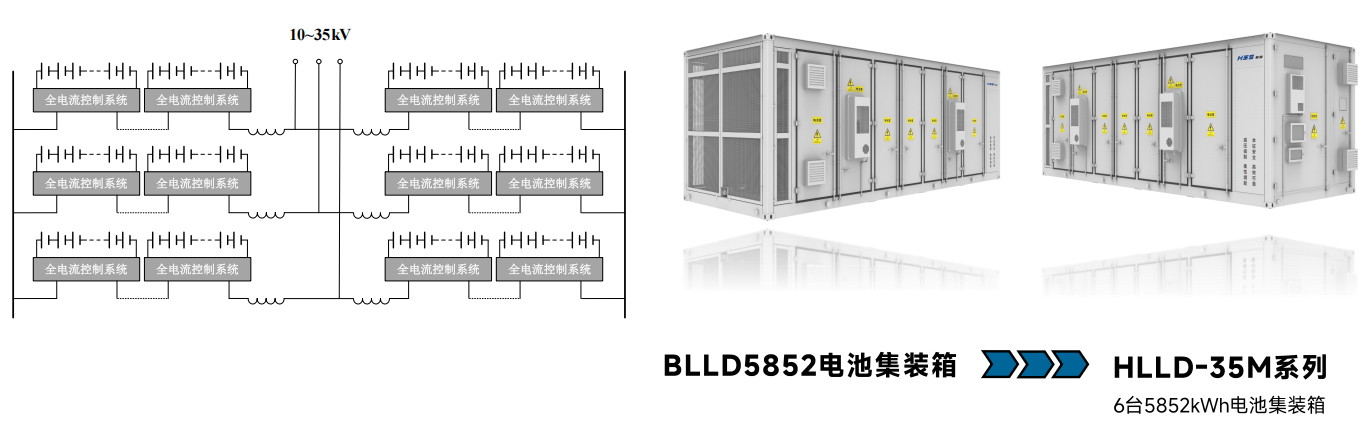

产品系统架构
产品技术指标
BLLD5852-0.5P系列柔性储能系统典型配置 产品型号
BLLD5852-0.5P
标称电量
5.852MWh
初始可放电量
≥5.55MWh
电压等级
35kVac
电池集装箱BLLD5852参数 额定电量
5852kWh
桥臂放电深度
≥95%
电芯类型
LFP-314Ah
电池PACK间SOC运行偏差
≤2%
电芯数量
5824
安装位置
户外
电池PACK数量
56
防护等级
不低于IP54
电池PACK成组方式
1P104S
防腐等级
C3/C4/C5(可定制)
电池PACK联接方式
经全电流控制器柔性串联
工作温度范围
-30℃~+50℃(45℃以上降额)
电池PACK间均衡电流
≥157A
工作湿度范围
0%~95%(无冷凝)
额定电流
289.6A
最高海拔
≤4000m
过载(流)能力
1.1倍≥10min,1.2倍≥ 1min
通讯接口
光纤/以太网
电池模块型号
PLL1045A-0.5P-H
冷却方式
液冷
充放电倍率
≤0.5P
尺寸(W×D×H)
9200×3250×3450mm
重量
≤60t
HLLD35M-0.5P系列柔性储能系统典型配置 产品型号
HLLD35M-0.5P
标称电量
35.11MWh
初始可放电量
≥33.3MWh
额定输出功率
17.56MW
电压等级
35kV
桥臂数量
3个
电池集装箱数量
6台(BLLD5852-0.5P)
构网支撑能力
提供惯量与短路电流支撑，具备一次调频及主动电压调节功能，具备主动阻尼控制功能，
具备黑启动能力(≤0.33P系统具备3倍/10s过电流能力)HLLD35M-0.5P系统参数 额定输出线电流
289.6A
系统循环效率
≥90%(35kV侧)
有功输出范围
-17.56MW~+17.56MW
工作温度范围
-30℃~+50℃(45℃以上降额)
无功输出范围
-18.43MVar~+18.43MVar
工作湿度范围
0%~95%(无冷凝)
额定电量
5852kWh
最高海拔
≤4000m
过载(流)能力
1.1倍长期，1.2倍≥1min
工作模式
并网、离网
电池PACK间均衡电流
≥157A
是否隔离
非隔离
电池PACK间SOC运行 偏差
≤2%
防护等级
不低于IP54
桥臂间SOC运行偏差
≤2%
充放电倍率
≤0.5P
安装位置
户外
通讯接口
光纤/以太网
防腐等级
C3/C4/C5(可定制)
冷却方式
液冷
构网功能
具备
