HLL-1500系列柔性储能系统 (HLL3354 - 1500)
独立控制每个电池模块(约20节电芯串联)充放电状态，源头上避免电池过充电或过放电滥用
所属分类：
集中式柔性储能系统
关键词：
储能
这里是占位文字
这里是占位文字
这里是占位文字
这里是占位文字
这里是占位文字
- 产品描述
-
产品特点
高安全
► 独立控制每个电池模块(约20节电芯串联)充放电状态，源头上避免电池过充电或过放电滥用
►及时在线隔离亚健康状态的电池模块
►拓扑级本征安全设计，非运行状态下PACK级电路本征关断，三级控制系统架构，电压、温度、电流、绝缘等保护完善；
►100μs电池过流保护闭锁，切除有安全隐患电池模块或整簇闭锁，多级熔断器配置，针对严重故障进行保护；
►全氟己酮消防，三级预警及灭火设计。
高可靠
►任意单个电池模块故障不导致电池簇停运
►任意单个电池模块故障不导致电池堆停运
►任意单一部件故障不导致储能系统整机停运
多功能
►削峰填谷、需量管理、响应调度、调峰调频、备电、黑启动
高效率
►无并联环流
►电缆用量少
►交流侧效率≥88%(含辅助损耗)
►液体冷却
低衰减
►无串联容量损失
►无电池簇并联环流
便捷交付
►单集装箱内集成电池堆、全电流控制系统、消防、空调等全部设备
►整体交付，对外仅直流母线接口及通信接口
便捷运维
►每12个月例行运检一次
►替换的故障电池模块、功率变换单元即插即用
性能规格
HLL-1500系列柔性储能系统典型配置
产品型号
HLL3354-1500
额定电池容量
3.354MWh
额定交流充电/放电功率
1.725MW
电池集装箱数量
1*3354kWh
升压一体机
1
通信控制柜
1
电池集装箱HLL3354-1500参数
额定电量
3354kWh
放电深度
≥95%
电池容量
280Ah
安装位置
户外
电芯数量
3744
防护等级
IP55
电池模块数量
72
工作温度范围
-25℃-+45℃（>45℃降额）
电池模块内电芯联接方式
IP52S,每半个模块并联一个全电流控制器
工作湿度范围
0%-95%（无冷凝）
电池模块联接方式
经全电流控制器柔性串联
最高海拔
4000m（>4000m降额）
电池模块间均衡电流
140A全电流均衡
通讯接口
光纤/CAN/RS485
直流电压范围
1165V-1498V
冷却方式
液冷
充放电倍率
≤0.5C

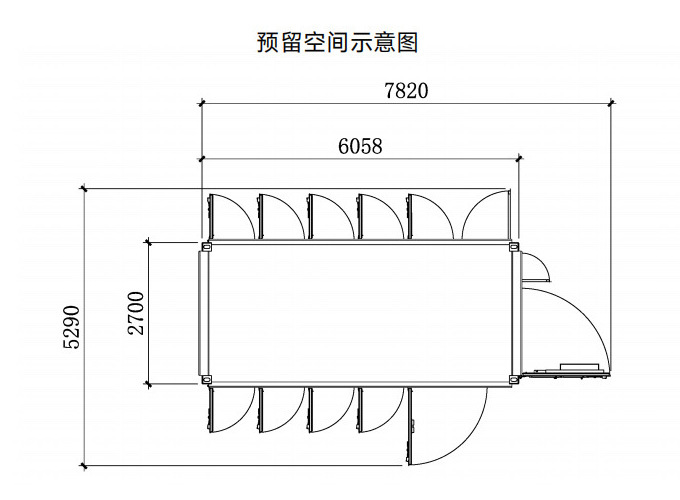

尺寸(W×D×H)
≤6058×2700×2896mm
重量
35000kg
升压一体机典型参数（外购）
额定功率
1.725MW
直流电压范围
1000-1500V
额定电网电压
10-35kVac
额定电网电压
690V
系统最大效率
98%
额定电网频率
50Hz
防护等级
IP54
最大效率
99.00%
运行温度范围
-40-60℃
防护等级
IP66
允许湿度范围
0-100%（无凝露）
功率因素
>0.99(>20%负载)
工作海拔高度
4000m（>4000m降额）
隔离方式
变压器隔离
