集中式柔性储能系统 HLL跟网机型
创造性提出全新的储能整机电路拓扑与控制架构，实现电气拓扑级本征安全。
所属分类：
集中式柔性储能系统
关键词：
储能
这里是占位文字
这里是占位文字
这里是占位文字
这里是占位文字
这里是占位文字
- 产品描述
-
产品特点
高可靠
单个电池模块故障不导致电池簇、集装箱停运；单一部件故障不导致储能系统整机停运。
多功能
削峰填谷、需量管理、响应调度；调峰调频、备电、黑启动。
效率高
零串联容量损失、零并联环流；循环综合效率达87%~90%。
低运维
PACK即插即用 ，整站不停机。
高安全
1. 电气拓扑本征安全设计，PACK级充放电控制，源头上避免电池工作在过充过放状态；
2.PACK级主动隔离故障，杜绝故障或亚健康电池带病运行；
3.电池簇内、簇间柔性互联，簇内、簇间全电流(≥157A)均衡。

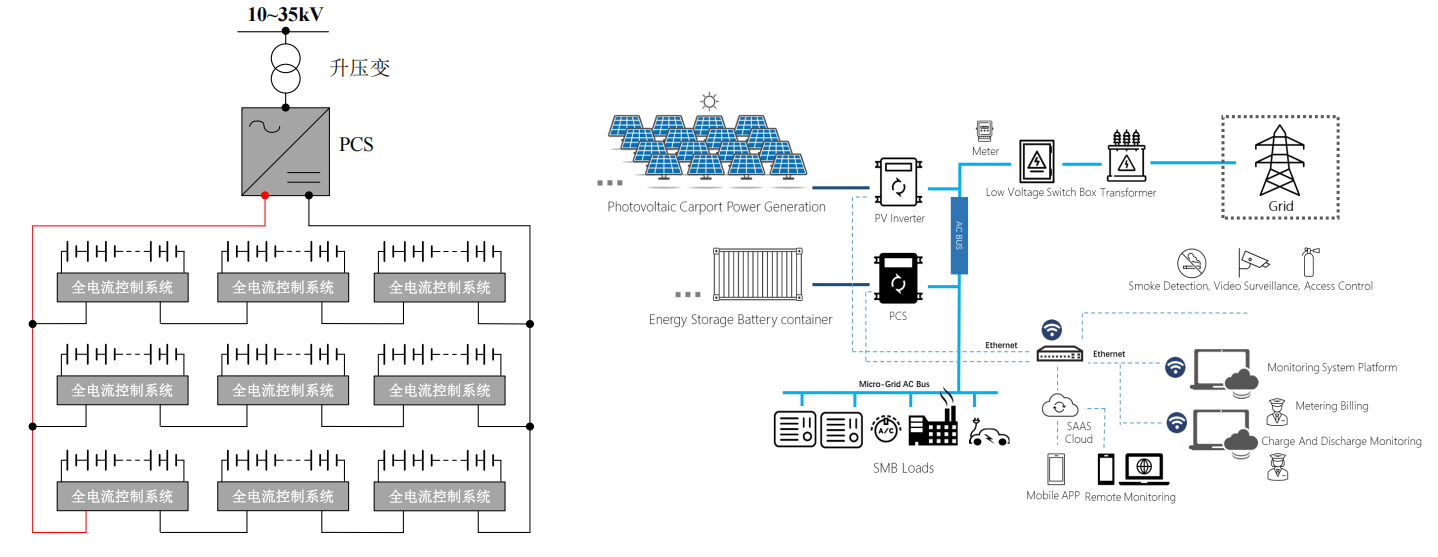

产品系统架构
产品技术指标
HLL5000-0.5P系列柔性储能系统典型配置
产品型号
HLL5000-0.5P
额定电池容量
5.015MWh(共12个电池簇，每个电池簇418kWh,可配置为6~12个电池簇实现2.5MWh~5MWh)
额定交流充电/放电功率
2.5MW
电池集装箱数量
1台
升压一体机
1台
电池集装箱HLL5000参数
额定电量
5015kWh
放电深度
≥95%
电芯类型
LFP-314Ah
安装位置
户外
电芯数量
4992
防护等级
不低于IP54
电池PACK数量
48
工作温度范围
-30℃~+50℃(45℃以上降额)
电池PACK成组方式
1P104S
工作湿度范围
0%~95%(无冷凝)
电池PACK联接方式
经全电流控制器柔性串联
最高海拔
≤4000m
电池PACK间均衡电流
157A全电流均衡
通讯接口
光纤/CAN/RS485
直流电压范围
1019.2V-1497.6V
冷却方式
液冷
充放电倍率
≤0.5P
尺寸(W×D×H)
6538×2700×3100mm
重量
≤50t
充放电状态控制颗粒度
每1P52S电池模组独立控制
PCS变流升压一体机典型参数
额定功率
2.5MW
直流电压范围
1000~1500V
额定电网电压
10-35kVac
额定并网电压
690V
系统最大效率
99.03%
额定电网频率
50Hz
防护等级
IP65
最大效率
99.03%
运行温度范围
-36~60℃(>45℃降额)
功率因数
>0.99(>20%负载)
允许湿度范围
0~100%(无凝露)
隔离方式
变压器隔离
工作海拔高度
5000m(>3000m降额)
