集中式柔性储能系统全电流控制系统
首创全电流控制系统，实现控制颗粒度精细到PACK级的超级电池管理能力。
所属分类：
全电流控制系统
关键词：
储能
这里是占位文字
这里是占位文字
这里是占位文字
这里是占位文字
这里是占位文字
- 产品描述
-
产品特点
高可靠
三级控制架构。
模组级控制、簇级控制、堆级控制三个层级，对应的控制板卡分别成为模组控制器(FPC,Flexible Pack Con- troller), 簇控制板(FCC,Flexible Cluster Controller)和堆控制板 (FSC,Flexible Stack Controller)。
多功能
模组控制板：执行层，接收簇控制级的实时指令对电池模组输出进行控制及保护，模组控制板内含有功率半导体，可流过电池簇额定电流；
簇控制板：负责簇内电池模组电量均衡、电池模组故障切除、簇电流闭环控制等功能，为控制单元；
堆控制板：实现簇间均衡、簇间环流抑制及簇故障切除等功能。
产品系统架构

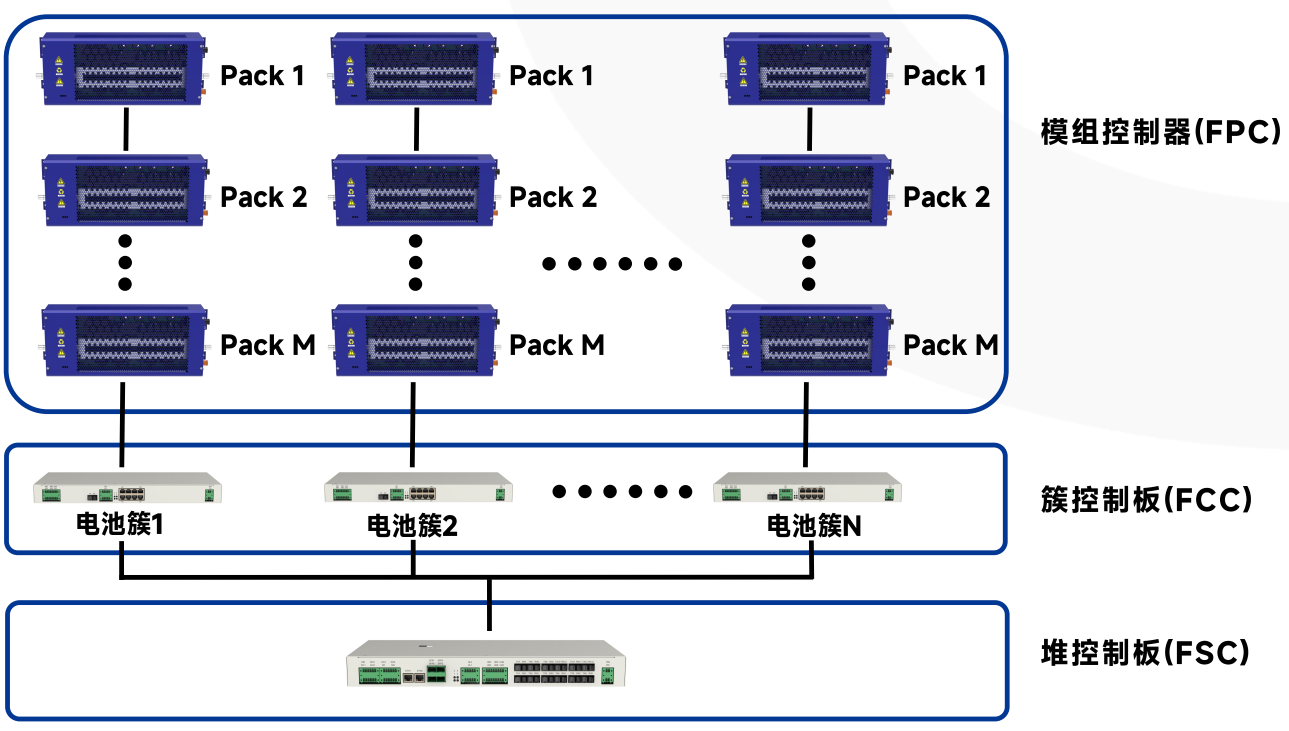

FCCS-1.0 产品系统架构

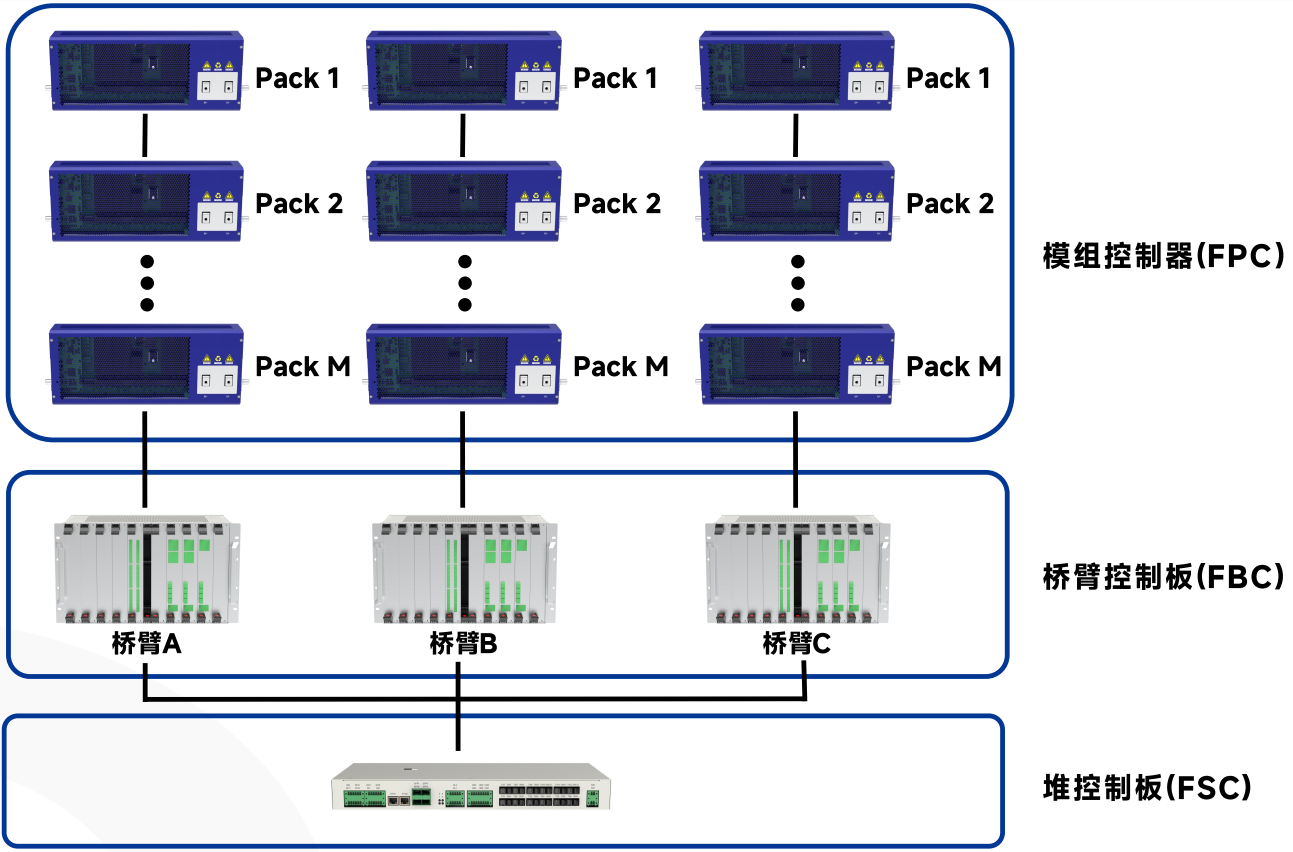

FCCS-2.0 产品系统架构
产品技术指标
全电流控制系统规格参数
FPC额定输出功率
52.25KW
FPC输入电压
<374.4V
额定充放电电流
157A
额定工作电压
322.8V
工作电压范围
291.2-374.4V
1.1倍过载
长期运行
1.2倍过载
≥2min
1.5倍过载
≥1min
3倍过载
≥10s
FPC充放电效率
≥99.5%
FPC控制部分损耗
≤16W
主动均衡电流
≥157A
工作温度范围
-30℃~50℃
湿度
0-95%(无凝露)
散热方式
液冷
应用海拔
≤2000m
全电流控制系统规格参数
FPC输入电压范围(交流侧)
205.9Vrms~264.7Vrms
FPC输出电压范围(直流侧)
260V-395.2V
额定输入电流(交流侧)
289.6Arms
额定有功功率
52.25kW
1.1倍过载
>10min
1.2倍过载交流侧电流
350Arms,>1min
1.2倍过载最大有功功率
62.7kW
额定输出交流侧电流
289.6 Arms
额定输出电压(交流侧)
180.4Vrms/50Hz
直流侧输入电压范围
291.2V-374.4V(运行范围);260V-395.2V(极限范围)
FPC充放电效率
≥99.2%
主动均衡电流
≥157A
工作温度范围
-30℃~50℃,>45℃可降额运行
湿度
≤95%,无凝露
散热方式
液冷散热
应用海拔
≤2000m
